产品名称

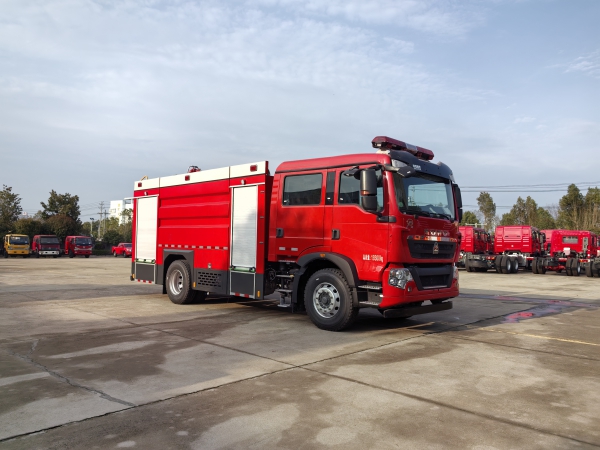

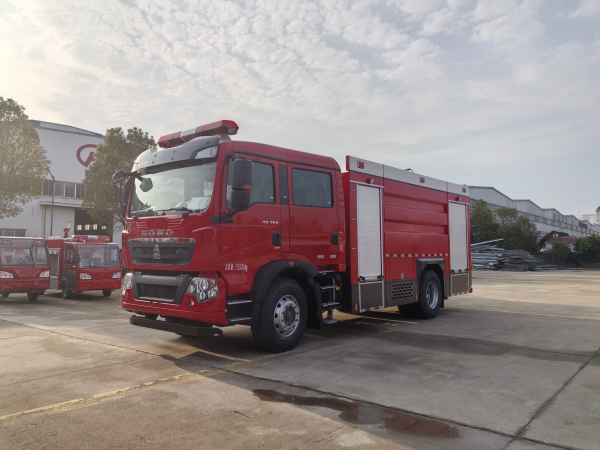

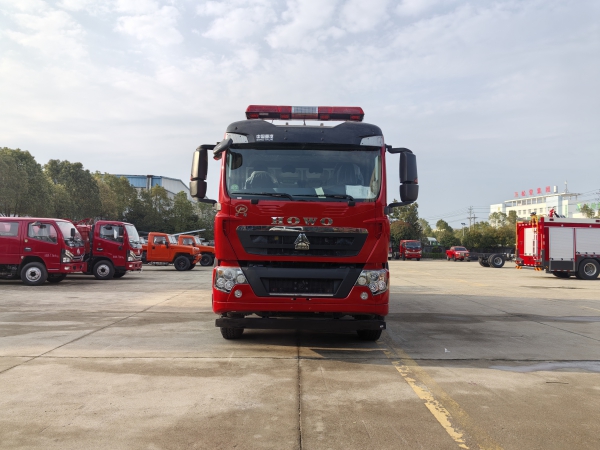

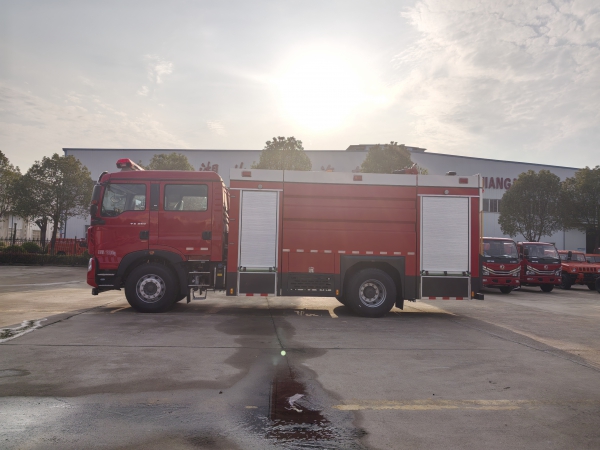

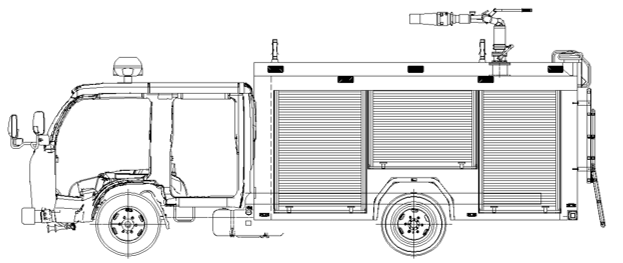

JDF5190GXFSG80/Z6型水罐消防车

总质量(Kg)

19300

罐体容积(m3)

7.9

额定载质量(Kg)

7900

外形尺寸(mm)

8600×2540×3600

接近角/离去角(°)

19/10

前悬/后悬(mm)

1430/2470

轴数

2

轴距(mm)

4700

轴荷(Kg)

6300/13000

最高车速(Km/h)

95

其它

选装局部造型;罐体容积:7.9立方米,水罐尺寸:2235×2440×1520mm。整体式侧防护结构,后防护装置材料:Q235,截面尺寸:120×120mm,与车辆连接方式:螺栓连接,后防护离地高度:420mm。ABS系统控制器生产企业/型号为威伯科(上海)管理有限公司/4460046300。主要专用装置有消防泵、消防炮。

【底盘技术参数】

底盘型号

ZZ5207TXFV471GF5

生产企业

中国重汽集团济南卡车股份有限公司

商标名称

豪沃牌

轮胎数

6

接近角/离去角(°)

19/23

轮胎规格

315/80R22.5,12.00R20

钢板弹簧片数

11/9+8,10/9+6,4/9+6,4/5,3/9+8,3/3+2

前轮距(mm)

1950,2035

燃料种类

柴油

后轮距(mm)

1848,1860

排放标准

GB17691-2018国Ⅵ

发动机型号

发动机生产企业

排量(ml)

功率(Kw)

MC07.34-60

中国重型汽车集团有限公司

6870

251

最大总质量

19300kg

载液量

泡沫车载水5500kg，泡沫2300kg

最高车速

95km/h

消防泵额定流量

60L/s  1.0MPa

消防炮额定流量

泡沫车：48L/s 1.0MPa    水罐车：60L/s  1.0MPa

消防炮射程

泡沫车：泡沫≥60m  水≥70m  水罐车：≥75m

比功率

251/19.25=13

接近角/离去角

19°/10°

制造商

中国重汽集团济南卡车股份有限公司

发动机额定功率

251kw

发动机排量

6870ml

发动机排放标准

GB17691-2018国Ⅵ

驱动形式

4×2

轴距

4700mm

最大允许总重

20100kg

最小转弯半径

≤19m

变速箱

手动

取力器

原装

司乘人员数

2+4人

驾驶员位置

左置

设备

原车仪表板处设置消防操作仪表板及警灯控制盒，

工艺要求

所有碳钢型材及板材均采用酸洗磷化处理防锈蚀，所有零部件、标准件均采用电镀、电泳等表面表面处理工艺。所有切割件均采用激光切割机切割，保证零件精度。

器材箱

器材箱位于乘员室后部，两边设铝合金卷帘门，内有照明灯。器材箱室内根据需求设储物盒

泵房

泵房位于整车后部，两边与后边设铝合金卷帘门，内有照明灯，泵室两侧可放置部分常用器材。

保温位置：

爬梯及上车拉手

后爬梯采用铝合金两节翻转爬梯，使用，使用时离地不超过450mm，上车拉手采用表面带凹槽防滑圆钢管，表面喷塑处理。

2、水罐

容量

2350kg

材质

优质碳钢，厚度为3mm

结构

内藏式罐体，内设纵、横防浪板，中间开有人孔，封头、侧板、隔板均有增加强度的梯形折筋，顶板采用角铁加强，水罐能承受0.1 MPa 的静水压力，经0.1 MPa 静水压强度试验，罐体两侧面不出现明显残余变形，整体防锈蚀处理

罐体固定

与底盘车架弹性连接

罐体设置

人孔：设直径460mm人孔1个，带有快速锁定/开启装置

溢流口：设DN65溢流口1个

放余水口：设1个DN40水罐放余水口，配球阀

注水口：在水罐左右两侧各接1只DN65接口

进出水口：设1个水罐到水泵进水管，DN100阀门，手动控制，设1个水泵至水罐充水管，DN65阀门，手动控制

形式

离心式

额定流量

30L/s @1.0MPa

出口额定压力

1.0MPa

最大吸深

7m

引水装置

活塞式真空泵

引水时间

最大吸深时≤50s

吸水管路

泵房后侧设一个DN100吸水口

注水管路

水罐左右两侧各设一个DN65注水口，泵房内设置1个DN65水泵向罐内注水管路

出水管路

泵房左右两侧各设1个DN80出水口，带截止阀和扪盖

冷却水管路

配有冷却取力器的冷却水管路及控制阀

制造商

成都威斯特消防机械有限公司

回转角度

360°水平回转

最大仰/俯角

俯角≤-15°，仰角≥+60°

流量

30L/S

射程

≥55m

泵室内控制

上装总电源开关、参数显示、状态显示

辅助照明

消防员室、水泵房及器材箱分别设有照明灯，操纵仪表板上设有照明、指示灯等

频闪灯

车身两侧安装红、蓝两色频闪灯

警示装置

长排全红警灯，安装在驾驶室顶部

警报器，其控制盒在驾驶员前下方

火场照明

上装后部安装35W消防探照灯1个

颜色

车体外表面主色为RO3消防红

2

使用防锈蚀、防振动、防脱落、防划伤的专用夹具固定。

3

标示醒目，多人操作，互不干涉。

2

滤水器

FLF100

1

件

螺纹式

3

分水器

FII80/65×3-1.6

1

件

内扣式

4

集水器

JII100/65×2-1.0

1

件

内扣式

5

水带

13-65-20

4

盘

低压；内扣式

6

水带

13-65-20

4

盘

低压；内扣式

7

异径接口

KJ65/80

2

件

内扣式

8

水带包布

DT-SB

4

件

9

水带挂钩

4

件

10

地上消火栓扳手

QT-DS1；长400

1

件

11

地下消火栓扳手

长860

1

件

12

吸水管扳手

FS100

2

件

13

直流开关水枪

QZG3.5/7.5；65

1

支

低压；内扣式

14

直流开花水枪

QZK3.5/7.5；65

1

支

低压；内扣式

15

泡沫枪

PQ4/0.7Z

1

支

16

泡沫外吸液管

40*2700

1

件

17

18

灭火器

3kg

1

具

19

消防腰斧

长390 ；GF-285

1

件

20

橡皮锤

1

件

21

可充电式手提照明灯

1

件
