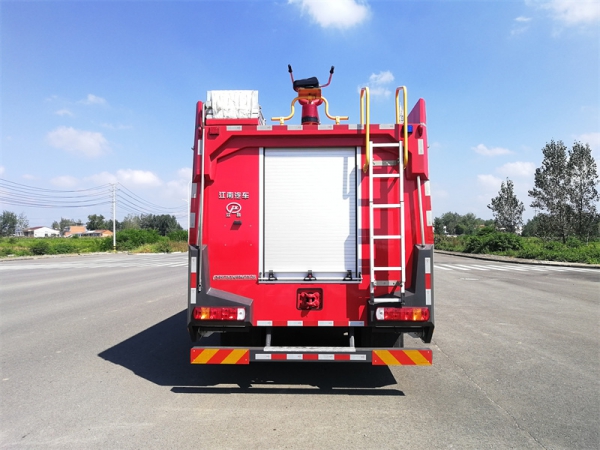

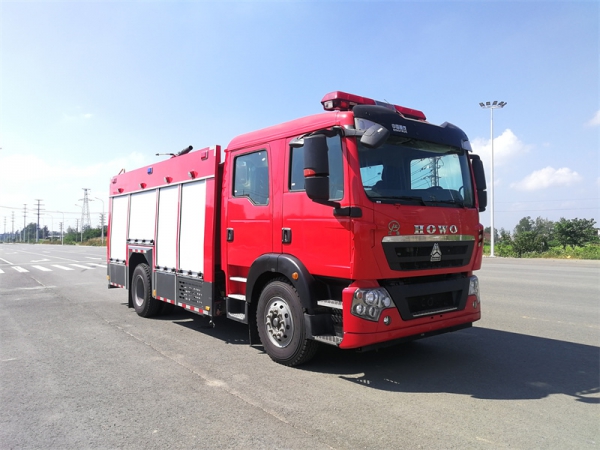

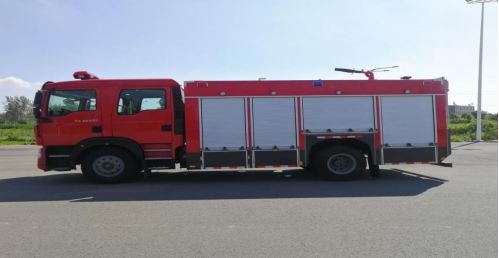

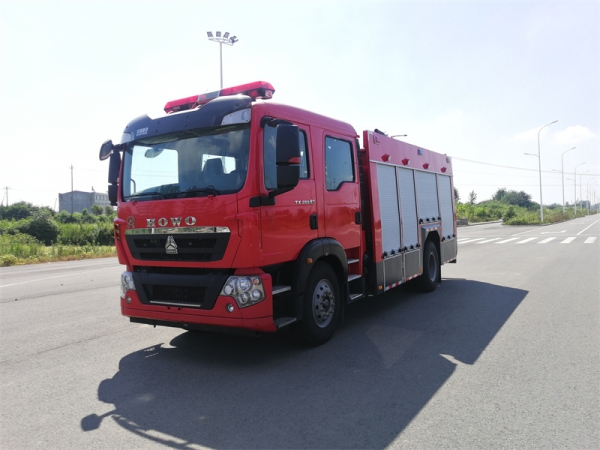

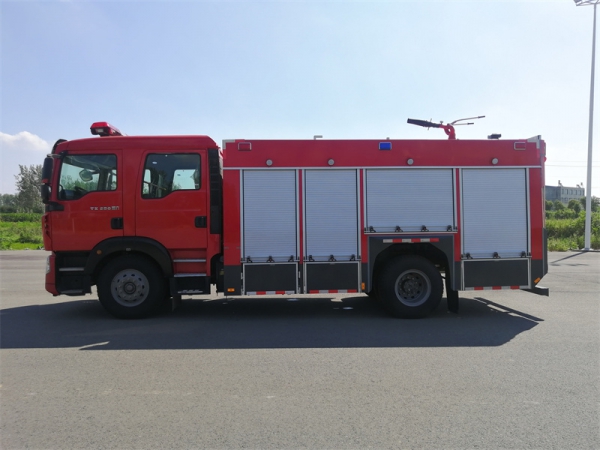

重汽6吨水罐消防车（国六排放，免征车型） | |||
产品名称 | JDF5160GXFSG60/Z6型水罐消防车 | 罐体容积(m3) | 6.100 |
总质量(Kg) | 16250 | 整备质量(Kg) | 9700 |
额定载质量(Kg) | 6100 | 外形尺寸(mm) | 8250×2520×3510 |
驾驶室准乘人数(人) | 2+4 | 载质量利用系数 | |
接近角/离去角(°) | 18/10 | 前悬/后悬(mm) | 1430/2320 |
轴数 | 2 | 轴距(mm) | 3800,4200,4500,4700,5000,5200,5600 |
轴荷(Kg) | 6250/10000 | 最高车速(Km/h) | 100 |
其它 | 罐体容积:6.100立方米,罐体尺寸:3330×1420×1350mm。整体式侧防护结构,后防护装置材料:Q235,截面尺寸:120×120mm,与车辆连接方式:螺栓连接,后防护离地高度:435mm。ABS系统控制器生产企业/型号为威伯科(上海)管理有限公司/4460046300。主要专用装置有消防泵、消防炮。 | ||
【底盘技术参数】 | |||
底盘型号 | ZZ1187K501GF1 | 商标名称 | 豪沃牌 |
接近角/离去角(°) | 19/22,19/19 | 轮胎数 | 6 |
前轮距(mm) | 1950,2035,1910,1930 | 后轮距(mm) | 1848,1860 |
排放标准 | GB17691-2018国Ⅵ | ||
发动机型号 | 发动机生产企业 | 排量(ml) | 功率(Kw) |
MC07.25-60 | 中国重型汽车集团有限公司 | 6870 | 188 |
外廓尺寸 | 8250×2520×3510mm |
最大总质量 | 16250kg |
载液量 | 6100kg |
最高车速 | 90km/h |
消防泵额定流量 | 40L/s 1.0MPa |
消防炮额定流量 | 40L/s 1.0MPa |
消防炮射程 | ≥65m |
比功率 | 188/16.25=11.57 |
接近角/离去角 | 18°/10° |
型号 | ZZ1187K501GF1 | |
制造商 | 中国重汽集团济南卡车股份有限公司 | |
发动机额定功率 | 188kw | |
发动机排量 | 6870ml | |
发动机排放标准 | GB3847-2005,GB17691-2018国Ⅵ | |
驱动形式 | 4×2 | |
轴距 | 4500mm | |
最大允许总重 | 18000kg |
结构 | 平头、四门，单排改双排 |  |
司乘人员数 | 2+4人 | |
设备 | 原车仪表板处设置消防操作仪表板及警灯控制盒，加装 1、 警报器； 2、 取力器控制开关及指示灯； 3、 附加电源开关； |
总体布置 | 整车由消防员乘员室和车身两大部分组成，车身布置采用三分体式结构，两侧为器材箱，中部为罐体，后部为水泵房，罐体为平行六面体厢式容罐。 |
 | |
结构 | 主框架结构采用优质方管焊接，外装饰板采用碳钢板焊接，车顶防滑花纹板，可行走，两边设翻转踏板，防滑设计。 |  |
器材箱 | 器材箱位于乘员室后部，两边设铝合金卷帘门，内有照明灯，器材箱室内根据需求设储物盒。侧下裙边设有工具箱及卷帘门，可放置小型工具 | |
泵房 | 泵房位于整车后部，两侧与后边设铝合金卷帘门，内有照明灯，泵室两侧可放置部分常用器材。 | |
爬梯及拉手 | 后爬梯采用铝合金两节翻转爬梯，使用时离地不超过450mm，上车拉手采用表面带凹槽防滑圆钢管，表面喷塑处理。 | |
水罐 | ||
容量 | 6100kg |
|
材质 | 优质碳钢，厚度底板4mm，侧板3mm，顶板3mm | |
罐体固定 | 与副车架弹性连接 | |
罐体设置 | 人孔：设DN460人孔盖1个，带有快速锁定/开启自动泄压装置 | |
溢流口：设DN65溢流口1个 | ||
放余水口：设1个DN25水罐放余水配手动球阀 | ||
注水口：在水罐左右两侧各接1个DN65接口 | ||
进出水口：设1个水罐到水泵进水管DN125手动蝶阀(可选装气动），设1个水泵至水罐充水管DN65手动球阀(可选装气动） | ||
型号 | CB20·10/20·40-RS型中低压车用消防泵 |  |
形式 | 中低压离心式 | |
额定流量 | 40L/s @1.0MPa； 20L/s @2.0MPa | |
出口额定压力 | 1.0MPa；2.0MPa | |
最大吸深 | 7m | |
引水装置 | 双活塞真空泵 | |
引水时间 | 最大吸深时≤50s |
管道材质 | 优质无缝碳钢管 | |
吸水管路 | 泵房两侧各设1个DN125吸水口 | |
注水管路 | 水罐左右两侧各设1个DN65注水口，泵房内设置1个DN65水泵向罐内注水管路 | |
出水管路 | 泵房左右两侧各设1个DN80出水口和1个DN65出水口带截止阀 | |
冷却水管路 | 配有冷却取力器的冷却水管路及控制阀 |
型号 | PS8/40W |  |
制造商 | 成都威斯特消防机械有限公司 | |
回转角度 | 360°水平回转 | |
最大仰/俯角 | 俯角≤-15°，仰角≥+45° | |
流量 | 40L/S | |
射程 | 水≥65m |
驾驶室控制 | 水泵脱挂档、警灯警报、照明及信号装置控制等 |  |
泵室控制 | 上装总电源开关、参数显示、状态显示 |
附加电气 | 设独立电路 |  |
辅助照明 | 消防员室、水泵房及器材箱分别设有照明灯，操纵仪表板上设有照明、指示灯等 | |
频闪灯 | 车身两侧安装红、蓝两色频闪灯 | |
警示装置 | 长排全红警灯，安装在驾驶室顶部 | |
警报器，其控制盒在驾驶员前下方 | ||
火场照明 | 上装后部安装35W消防探照灯1个 |
面漆 | 优质国产漆 |
颜色 | 车体外表面主色为RO3消防红 |
1 | 按照消防实战需要，根据消防操作程序，就近取放。 |
2 | 使用防锈蚀、防振动、防脱落、防划伤的专用夹具固定。 |
3 | 标示醒目，多人操作，互不干涉。 |
1 | 吸水管 | 125×4米 | 2 | 根 | 内扣式 |
2 | 滤水器 | FLF125 | 1 | 件 | 内扣式 |
3 | 分水器 | FII80/65×3-1.6 | 1 | 件 | 内扣式 |
4 | 集水器 | JII125/65×2-1.0 | 1 | 件 | 内扣式 |
5 | 水带 | 20-65-20 | 6 | 盘 | 中压；内扣式 |
6 | 水带 | 16-80-20 | 6 | 盘 | 低压；内扣式 |
7 | 异径接口 | KJ65/80 | 2 | 件 | 内扣式 |
8 | 水带包布 | DT-SB | 4 | 件 | |
9 | 水带挂钩 | 4 | 件 | ||
10 | 地上消火栓扳手 | QT-DS1；长400 | 1 | 件 | |
11 | 地下消火栓扳手 | 长860 | 1 | 件 | |
12 | 吸水管扳手 | FS100 | 2 | 件 | |
13 | 直流开关水枪 | QZG3.5/7.5；65 | 1 | 支 | 低压；内扣式 |
14 | 直流开花水枪 | QZK3.5/7.5；65 | 1 | 支 | 低压；内扣式 |
15 | 消防桶 | 1 | 个 | ||
16 | 灭火器 | 3kg | 1 | 具 | |
17 | 消防腰斧 | 长390 ；GF-285 | 1 | 件 | |
18 | 橡皮锤 | 1 | 件 | ||
19 | 可充电式手提照明灯 | 1 | 件 |
